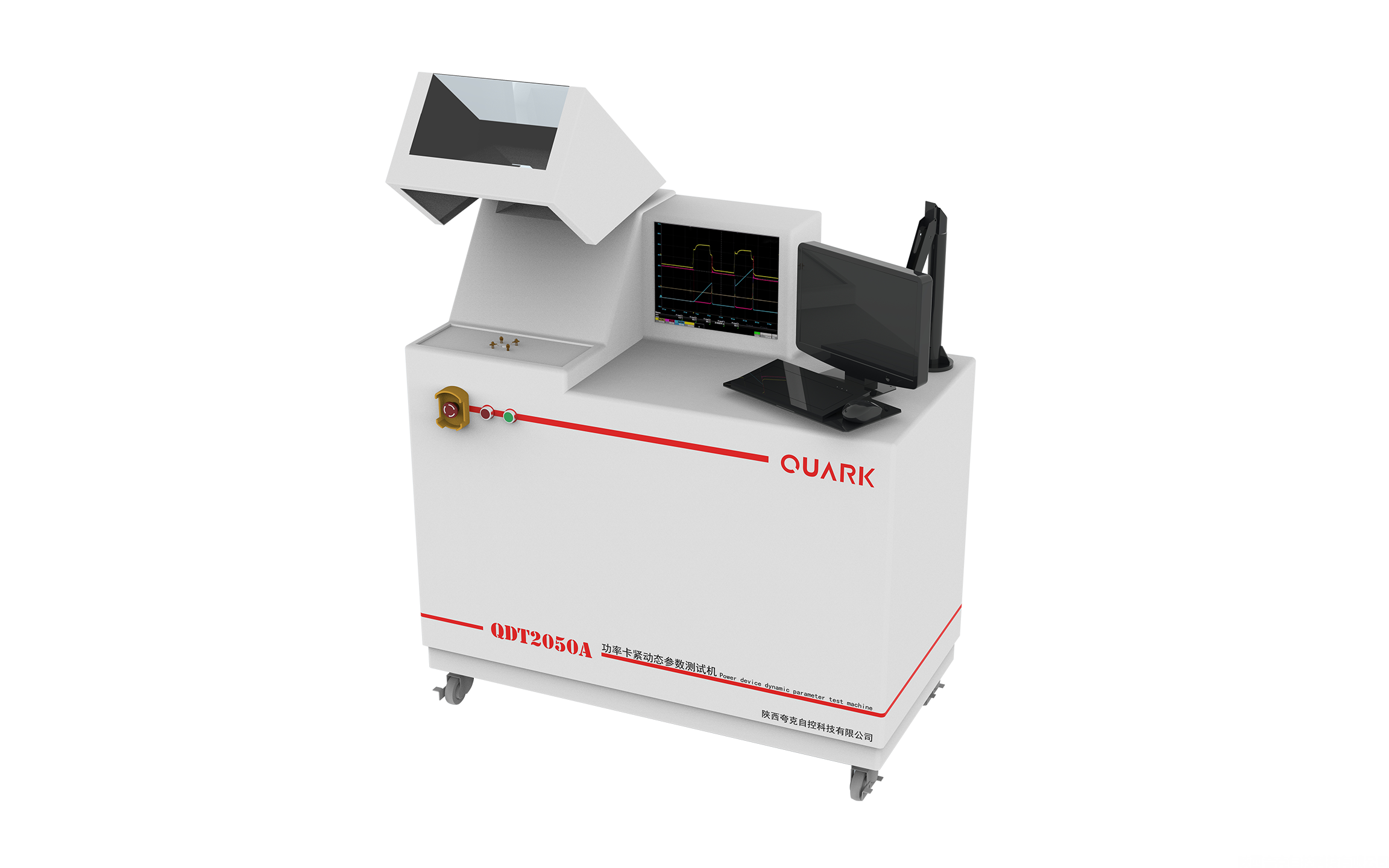

功率器件动态参数测试机

发布日期:2024-01-24 15:15 浏览次数:

     功率器件动态参数测试机采用智能测试软件协同管理高分辨率示波器、电源、信号源、LCR、栅极电阻、负载等完成对最高2KV/500A的功率器件动态参数的一键全自动测试,数据自动判别,生成测试数据和报告,配合探针台、分选机实现晶圆、产线快速测试和验证。

  功率器件动态参数测试机采用内置传感器、开关阵列等实现测试项、栅极电阻、感性/阻性负载自动调整,简化系统连线,优化环路电感,使测试更简便稳定、安全可靠,适用于第三代半导体功率器件MOSFET、IGBT、IPM等动态参数特性的测试、器件分选,为芯片设计、分选、入厂检测、驱动设计、失效分析等环节提供数据支撑,帮助用户快速应对各种市场应用需求

产品功能:

    ★ 双脉冲测试  ★ 栅极电阻扫描
    ★ 反向恢复特性测试★ 负载特性扫描
    ★ 栅极电荷测试 ★ 一键快速测试
    ★ 电容参数测试★ 软硬件安全锁
    ★ 测试流程管理★ 测试流程管理

★ 自动报表

技术指标:

    ★ 漏极电源:-500V~2kV,500A★ 栅极电阻:1Ω~999Ω,步进1Ω
    ★ 栅极电源:±30V,15A,CC+CV ★ 负载电阻:1Ω~999Ω,步进1Ω;1KΩ、10KΩ、100KΩ。
    ★ 脉冲参数:200ns~200us,单脉冲、双脉冲★ 负载电感:10uH~10mH,步进10uH

产品特色:

    ★ 支持单管、半桥测试  ★ 操作面安全整洁
    ★ 智能接触及安装检查 ★ 一键快速测试,准自动化操作
    ★ 智能波形分析 ★ 系统连接简单,便于快速搭建
    ★ 快速收敛栅极电阻扫描
